EL VESPINO. ESTUDIO SOBRE
EL VARIADOR DEL
MOTOR F9

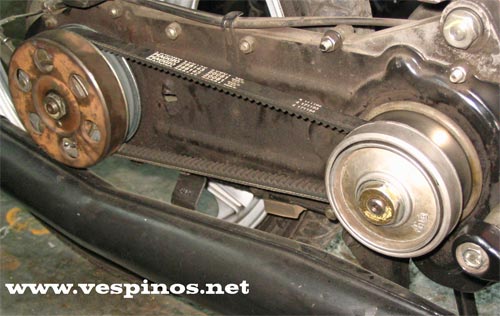

Fig. 1. El variador del Vespino F9. |
¿ QUE HAY DE NUEVO, "VIEJO"?
El rediseño del motor del f9, afecta también al variador en su parte constructiva, pero no en su estructura básica . Al parecer, el objetivo principal del rediseño es eliminar el molesto "clac-clac" producido por el contacto constante de metal-metal de las
múltiples piezas que componen el variador clásico. Cuando el motor va a bajas revoluciones, al no estar bajo la
tensión del muelle, las piezas golpean unas con otras, provocando ese ruido tan,
llamémosle,
característico. Esta intención ya se puso de manifiesto con la aparición del variador
integral. La idea era eliminar el ruido y simplificar el sistema.
En este caso, la tapa y la primera guía de rodillos se convierten en una sola pieza, aumentando la superficie de contacto y transmitiendo la potencia mediante un acoplamiento estriado, como los modernos variadores de los scooters. La caja
móvil de los rodillos y la semipolea móvil se unen en una sola pieza, al estilo moderno.
Sin embargo, todo sigue igual: Sigue llevando los mismos 5 rodillos, del mismo tamaño, pero algo mas
ligeros ( unos 5 gramos cada uno). Además, los rodillos siguen transmitiendo la potencia a
través de ellos, a diferencia de los modernos sistemas, que separan las funciones de
variación (rodillos) de la transmisión de potencia (guías).
A estos variadores se les suele denominar "de estriado", para
diferenciarlos de los anteriores, que ahora pasan a llamarse " de
chaveta"
La parte posterior sigue aparentemente sin cambios, pero no es así: Las semipoleas han crecido 3 mm. . El eje
del reductor sobre el cual se sustenta es 5 mm.
mas largo. Esto permite montar un muelle de contraste mas largo y darle algo mas de recorrido al mismo. La correa
también es algo diferente.
Es algo mas corta y definitivamente dentada, mas flexible. En las últimas series
de estos motores se pueden encontrar curiosamente bujes centrales del variador
diferentes de longitud y una correa mas corta con la medida 14 x 844 y con la
misma referencia. Es un misterio que se agradecería si alguien pudiera aportar
mas datos al respecto.
Este variador se usará prácticamente hasta el final, con
las excepciones del Velofax y algunas diferencias en la serie del F18 (dentado
en la tapa exterior para el husillo de arranque a pedal y embrague centrífugo en
los modelos sin arranque eléctrico)
DESPIECE DEL VARIADOR F9
En la parte de poleas delanteras (conductora), todo es nuevo,
excepto las fundas de los rodillos. Los rodillos son compatibles, pero pasan a
esta taladrados a 9 mm, con un peso de unos 5 grs. cada uno.

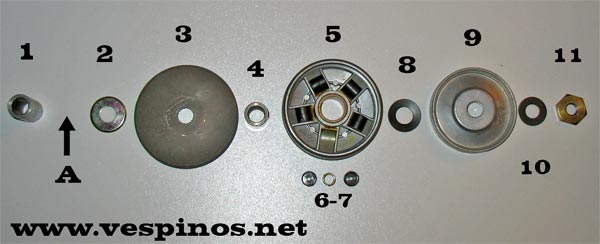

Fig.2 Variador delantero despiezado |
Posición de montaje-desmontaje del variador delantero con las piezas vistas de frente.
1 - Casquillo separador cigüeñal. Aquí los modelos con
arranque eléctrico llevan la polea de la bomba de aceite y un
separador estriado.
A - Aquí es donde se deberían montar las eventuales arandelas de ajuste
2 - Arandela de ajuste
3 - Polea fija
4 - Bulón de deslizamiento. Aquí solía ponerse un "tope" limitador
de velocidad.
5 - Campana-guía exterior de rodillos
6 y 7 - Rodillo + 2 fundas contrapeso
8 - Arandela muelle de apoyo. Sirve para que el bulón no apoye directamente
sobre el aluminio.
9 - Campana-guía interior de rodillos
10 - Arandela 12 mm
11 - Tuerca

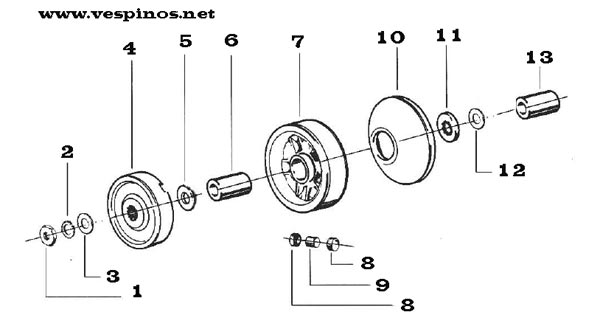

Fig. 3 Despiece completo del variador anterior (conductor) |
1 - Tuerca 27 mm. 11694
2 - Arandela . Hay variaciones
3 - Arandela 258190
4 - Guía interior rodillos. 430953
5 - Arandela- Muelle. 430946
6 - Bulón deslizamiento 409579
7 - Guia interior rodillos 409575
8 - Fundas rodillos 104389 ( X 10)
9 - Rodillos (taladro de 9 mm.) 430093 ( X 5)
10- Semipolea fija 430057
11 - Grueso fino. 430961
12 - Arandela ajuste (eventual)
13 - Separador. Solo para motor sin engrase separado. 11537 . En
algún modelo del final se ha observado un separador mas corto y una correa
diferente.

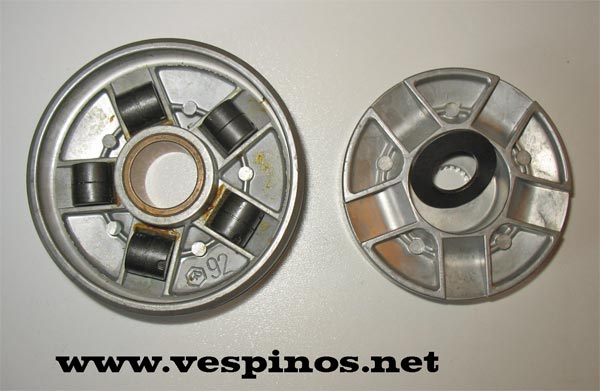

Fig. 4 Guias de rodillos. Detalle |
En las poleas posteriores (Conducidas), aunque el aspecto es parecido, cambian,
aparte de los muelles del embrague, el diámetro de ambas poleas ( 3 mm mayor),
el muelle de contraste y su platillo de apoyo. Todas las piezas de la Fig. 5, a
excepción del precinto.
Las poleas son compatibles para ser usadas en modelos anteriores, pero no el
platillo D ( hay que usar el correspondiente ) y el muelle de contraste.
Este último se puede montar pero con reservas pues pueden
hacer tope las espiras y romperse.

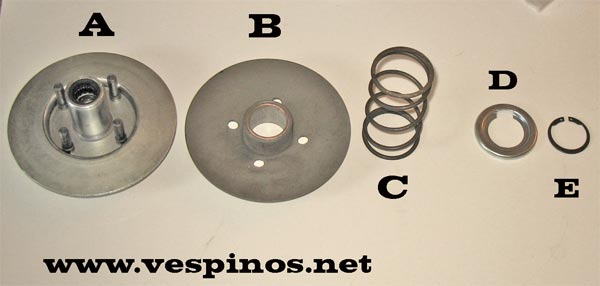

Fig.5 Variador posterior despiezado |
PARTES DE LA POLEA POSTERIOR:
A: Semipolea fija-Buje
B: Semipolea móvil
C: Muelle de contraste
D: Platillo
E: Precinto

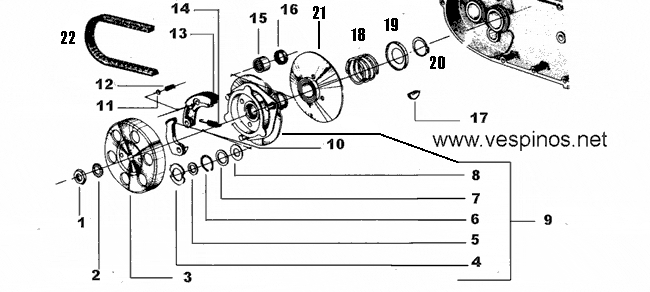

Fig. 6 Despiece del variador posterior (conducido) |
#: Referencia original
(X3) El número indica las unidades que monta.
1- Tuerca de campana. M12x150 # B000101614
2- Arandela dentado exterior E12. # BS000012555
3- Campana # BE00002314
4- Arandela plástico. (X2) # B000103891
5- Arandela separadora. 12,1x2,5x18,2 #BE00002317
6- Circlip interior 24 mm # B000103875
7- Arandela separadora 19x0,5x23,5 # B000193874
8- Arandela de apoyo 12,2x1x23,5 acero # B000193873
9- Semipolea conducida fija completa (incluye también 15 y 16) B000288130
10- Mordazas de arranque (X2) #B000222336
11- Ferodo pequeño (X3) # B000104469
12- Muelle ferodo (X3) # B000104468
13- Mordaza de embrague (X3) # B000104465
14- Muelle mordaza (X3) #BE00011573
15- Casquillo de agujas (X2) 15x21x12 # B000102505
16- Retén (X2) 15x21x3 #B000103879
17- Chaveta # B000000267
18- Muelle de contraste B000289669
19- Platillo B000289670
20- Precinto B000103887
21- Semipolea móvil conducida B000288134
22- Correa B000288143
¿COMO FUNCIONA?
Como ya se ha comentado, el funcionamiento y estructura es el mismo que el Variador Clásico.
DESMONTAJE Y MONTAJE
Par de apriete Variador delantero: 2,5 - 3,0 Kgm
Par de apriete Polea embrague : 2,5 - 3,0 Kgm.
Aqui si que vamos a encontrar ya algunas diferencias. La polea del fondo ya no dispone de la practica muesca para bloquear el conjunto. Ahora debemos bloquear la caja de rodillos con un cincho o usar una pistola neumática. Aunque es del mismo paso, la tuerca es mas grande, de
27 mm. Y ya no nos servirá la clásica llave de bujías.

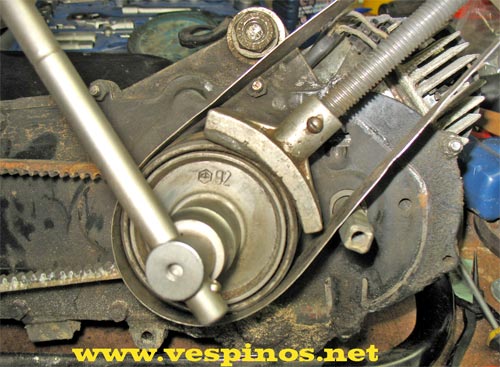

Fig. 7 Aflojando el variador. Hay que bloquearlo manualmente o usar una pistola de aire y soltar contrareloj con una llave de 27 mm. |
La parte mas delicada viene a la hora de apretar, ya que requiere un protocolo que debe efectuarse correctamente para evitar daños irreversibles en el mismo variador o el cigüeñal. En el sistema mas antiguo, el variador trabaja como un conjunto. Si lo dejamos flojo, "simplemente" se soltara. En el peor de los casos, veremos como nos adelanta y se desperdiga en un radio mas o menos proporcional a la velocidad.
El variador del F9 se fija en el estriado del cigüeñal y hace tope en el separador posterior. Por lo tanto, la longitud de lo que llamaríamos "Conjunto fijo"
(separador posterior, bulón central, arandelas de ajuste, arandela-muelle y plato conductor de rodillos) debe corresponderse con el largo disponible del
cigüeñal y un poco mas (Fig. 8)
Si es demasiado largo, la guía de rodillos cogerá poco estriado y hemos de recordar que es de aluminio.
Si es corto, la tuerca no llegará a apretar el conjunto, ya que quedará aprisionada en el mismo cigüeñal y no nos
daríamos cuenta. Con el funcionamiento, la polea posterior segará el cigüeñal como lo
haría una
sierra y el mismo resultará dañado.
Estas operaciones deben observarse también en los variadores de los modernos
scooters, con la diferencia de que el plato exterior suele ser mas fino y hay menos margen. En el caso del Vespino, se colocan arandelas de ajuste de acero entre el separador interior y la polea
fija (Fig. 11).
ESTO SOLO DEBE HACERSE SI QUEREMOS VERIFICAR QUE TODO ESTA BIEN O CUANDO SE
HAGAN MODIFICACIONES SERIAS EN LAS PIEZAS. DEBEMOS TAMBIÉN MONTARLO TODO
EN EL MISMO ORDEN Y NO OLVIDARNOS NINGUNA PIEZA.

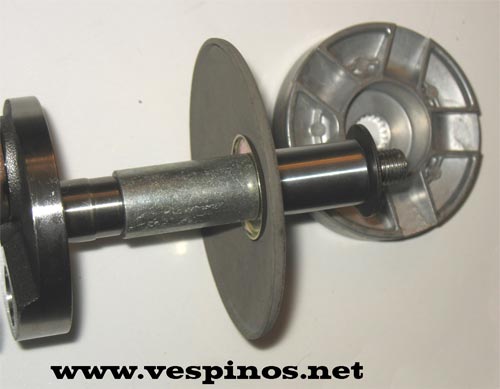

Fig. 8 "Tren Fijo" del variador delantero. Estas piezas se bloquean contra el cigüeñal al apretarlo y hay que ajustarlas bien. |
MEDIDA A: Aproximadamente 0,5 mm
(Fig. 9)
Ha de estar limpio y bien montado. La arandela-muelle B es
conveniente montarla en la posición del dibujo para que no falsee la medida, ya
que al apretar cede bastante por el efecto de muelle, como podemos adivinar. No olvidemos instalarla después
correctamente.

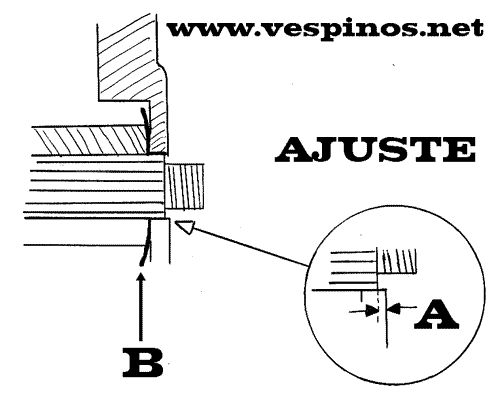

Fig. 9 Ajustedel variador. Montamos todas las piezas sin tensiones. |
Fig. 10 Aspecto del variador en ajuste. |

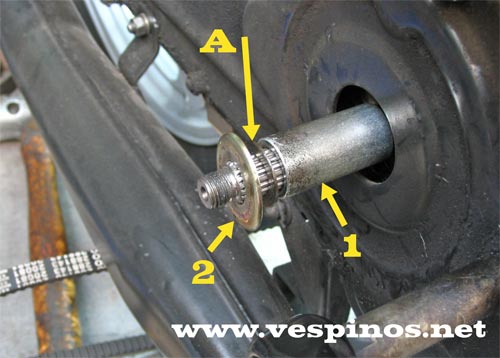

Esta seria la posición ideal de las eventuales arandelas
para ajustar (Fig. 11). Han de ser arandelas de acero de diámetro interior 15 mm.
Fig. 11 Arandelas de ajuste. Deben instalarse en la posición A. |
Para remontar correctamente, instalamos todas las piezas. Tomamos cuidado de montar la arandela-muelle como en la fig. 12 y 13.

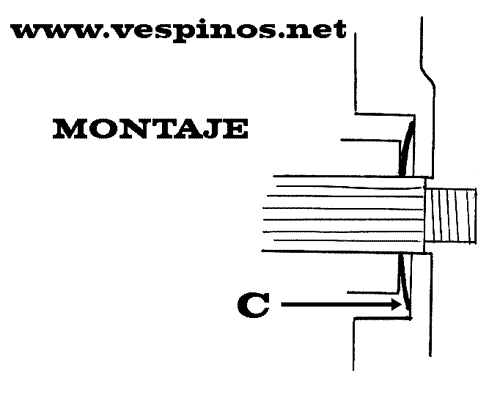

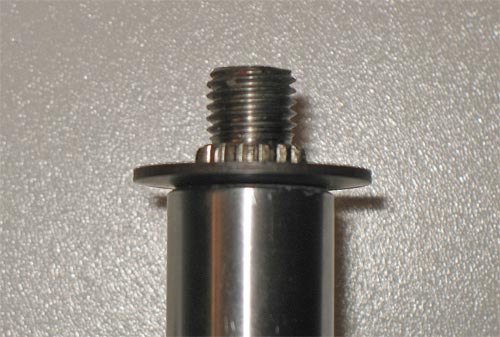

Fig. 12 Posición arandela-muelle C. Se monta así para que haga muelle y colabore a fijarlo todo mejor. |

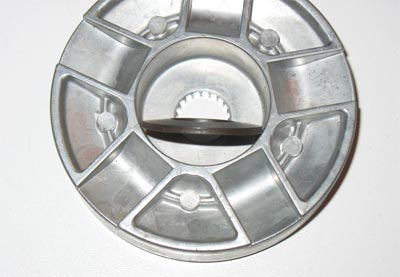

Fig. 13 Otra vista de la arandela-muelle en posición de montaje. |
Fig. 14 Emplazamiento de la arandela-muelle. |
Otra cosa muy importante a considerar es que la correa debe estar libre al efectuar el apriete.
Para ello, la estiraremos alejándola de la polea posterior para vencer el muelle antes de colocarla en su sitio. Ahora podemos apretar la
tuerca al par especificado (2,5 - 3.0 Mkg.). Es obligatorio después de apretar, comprobar que la correa sigue suelta. El motivo de todo es que, si lo apretamos con la correa tensa, lo que conseguiremos es apretar las semipoleas y la
correa entre si, en lugar de apretar el conjunto. Al colocarse bien la correa, todo
quedaría suelto. Aunque no lo parezca, un incorrecto ajuste o apriete, es motivo de serias y caras
averías. Incluso al principio, al extraer los limitadores.
ESTO ES MUY IMPORTANTE EN CUALQUIER VARIADOR MODERNO. LA NO OBSERVACIÓN
PUEDE CAUSAR SERIOS DAÑOS.

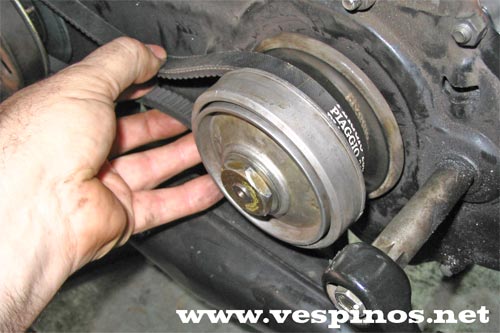

Fig. 15 Apretando el variador. Hay que comprobar que la correa está suelta antes y depués de apretar. |
En la siguiente foto podemos observar el daño que puede causar un mal apriete o un incorrecto ajuste del variador. La semipolea oficia de sierra del cigüeñal.

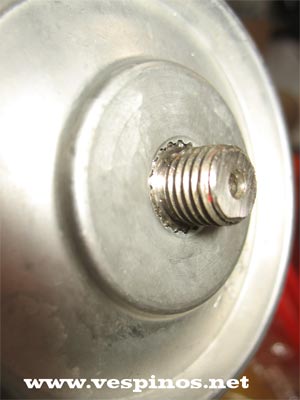

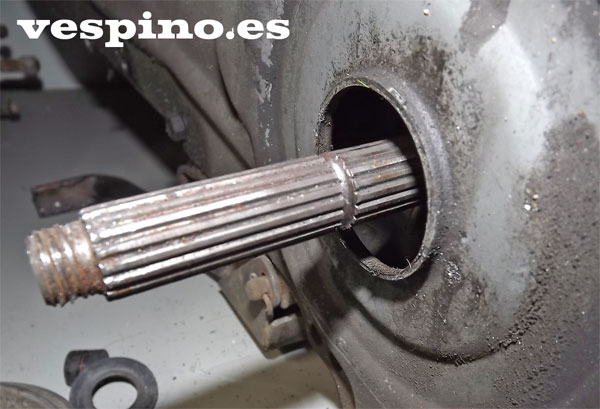

Fig. 16 Cigüeñal dañado por estar flojo el conjunto. |

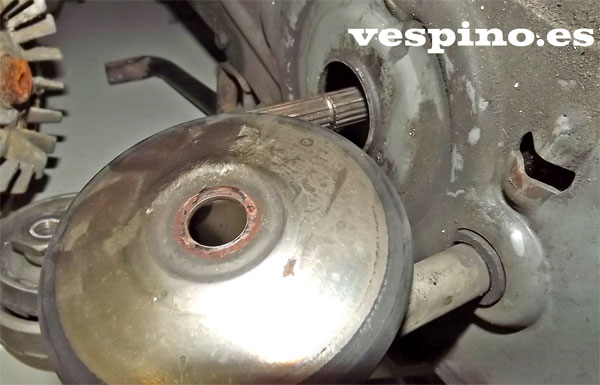

Y así queda la semipolea. El daño es grave y puede significar la sustitución de ambos elementos. Puede considerase este problema como el Talón de Aquiles de este motor.
Fig. 17 La semipolea de ha quedado sin dientes. |

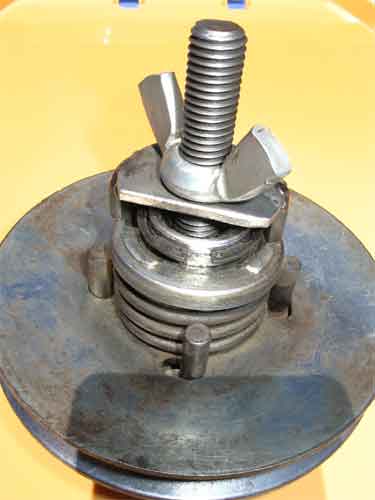

La POLEA POSTERIOR, se desmonta de la misma forma que la antigua. Solo hay que presionar algo mas el
platillo para liberar el precinto (Fig. 18).
* Ver Embrague
* Ver Variador clásico
* Para el desmontaje de los elementos interiores del buje posterior
conducido, ver el manual de taller.
Fig. 18 Soltar la polea. Se desmonta exactamente igual que los modelos anteriores. |
AJUSTE - PUESTA A PUNTO
Aunque consideraremos que un motor de serie debería estar
bien ajustado, la mas mínima modificación del motor puede hacer que el ajuste
no sea el óptimo para el motor. Con los elementos de serie, básicamente solo
podemos jugar con 2 parámetros:
*El peso de los rodillos. Podemos aligerarlos taladrando su interior. Pero poco
podemos hacer, ya que hay poco material. Hay rodillos de fabricantes alternativos de diferentes pesos. Su medida de
diámetro es de 14 mm y el largo de 13 mm, pudiendo llegar hasta casi 14 mm.
*La dureza del muelle de contraste. Hay algunos muelles mas duros disponibles,
el juego de 2 muelles Kundo y el Tecnomoto Varioplus. Los de los modelos
anteriores, aunque sus fabricante lo digan, no son recomendables para este
motor, ya que los del F9 son mas largos.
Podemos modificar algo los límites de desplazamiento, reduciendo o aumentando algo el diámetro de los rodillos. Lo que haremos con esto es desplazar la abertura del variador hacia uno u otro extremo, siempre que los topes nos lo permitan.
Debemos saber si aun tenemos el variador limitado. Puede haber un anillo el el buje por donde de desliza la guía móvil o quizás este bulón esté hecho en 2 piezas. Una con mayor diámetro que impide el desplazamiento. Hay que tener en cuenta que esta limitación esta puesta para cumplir la normativa legal de limitación de velocidad en un ciclomotor de la época. Normalmente se cumplimentaba con un resonador en el escape. Desmontable o soldado.

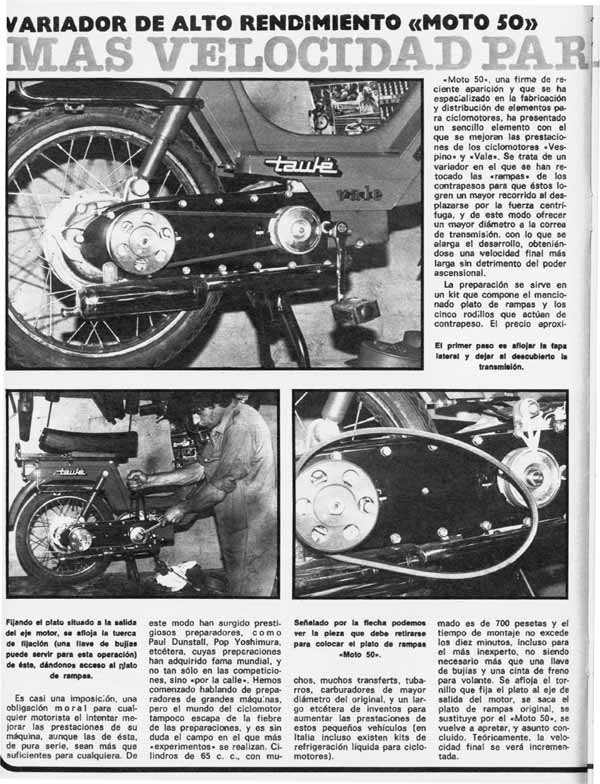

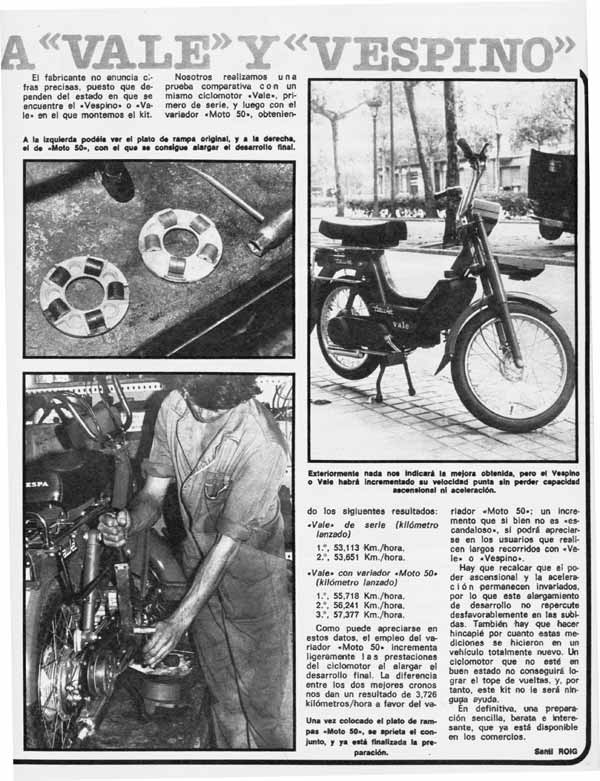

En el siguiente nivel, podemos hablar de las rampas de rodillos con mas pendiente suministradas por Tecnomoto. Su objetivo es proporcionar una apertura extra del variador y conseguir un poco mas de velocidad extra. Mas información del modelo para variador clásico: 1 2
Ya finalmente, tenemos los variadores completos de altas prestaciones,
diseñados para aumentar los límites del sistema y conseguir mas salida o
velocidad punta. Aparte, algunos disponen de enormes posibilidades de ajuste,
como el Varioplus de Tecnomoto. También encontramos los TJT, los Polini, Hebo,
Omega. Aparte de lo que hemos comentado,
hay que destacar que estos variadores ya disponen de guías de deslizamiento
para el plato de rampas, descargando a los rodillos la labor de transmitir
potencia y poder ofrecer mas sensibilidad en el uso. Normalmente, al contrario
que los modelos antiguos, los fabricantes los suministran sin polea fija y
hay que usar la original, que es bastante débil. En vespino.es suministramos
una polea reforzada adaptada para solucionar este problema.
Ver artículo.
También en
vespino.es hemos adaptado variadores de los fabricantes Polini y Malossi
adaptados al F9, debido a la dificultad de encontrar los específicos de
otros fabricantes.
Básicamente, para ajustar un variador buscamos tener el régimen de par máximo para obtener la mejor aceleración. Lo primero es que esté todo en buen estado y correctamente limpio y engrasado para que no interfiera en la función. Debemos conseguirlo con tendencia a buscar el menor peso de rodillos y el muelle menos duro que podamos, ya que absorbe potencia y puede impedir la abertura total . Es una cuestión de equilibrio y depende mucho de la curva de potencia del motor, del comportamiento que busquemos, del peso del conductor ( y pasajero) y del perfil (subidas, llanos, tierra , etc. ) del recorrido. Hay que disponer de diversos elementos para el ajuste e ir probando y observado el comportamiento de la posición de la correa. Todo ello conjuntado con el embrague, por supuesto. Todo esto no deja de ser un razonamiento personal fácilmente discutible.

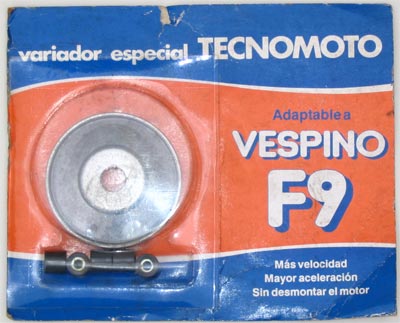

Fig.19 Rampa de alto rendimiento Tecnomoto |

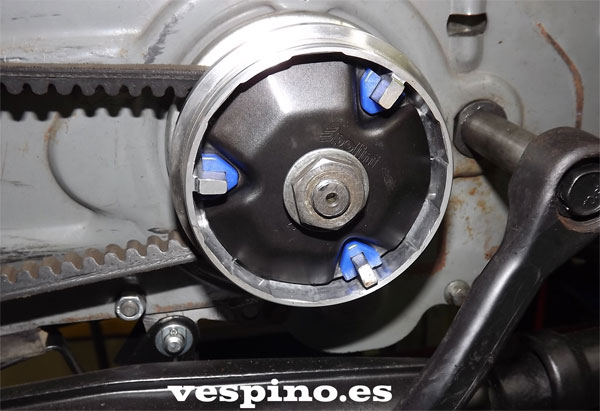

Fig.20 Variador especial. Este es el Polini adaptado suministrado por vespino.es. |
MANTENIMIENTO-AVERIAS
Aunque no requiere casi mantenimiento, se recomienda para el mejor funcionamiento:
Revisar el estado y desgaste de la correa. Si ha perdido mas de 1 mm de su ancho original teórico de 14 mm o está deshilachada, debe ser sustituida. Una correa gastada, además de poder romperse, reduce la velocidad punta.
Hacer limpieza de la caja de rodillos y engrasar con un poco de grasa los rodillos (variador original) y aceitar ligeramente el bulón de deslizamiento, da nueva vida al variador. Es conveniente revisar también las rampas de deslizamiento de los rodillos y comprobar su desgaste y el de las fundas. En caso de desgaste o falta de redondez de las fundas, sustituir por nuevas.

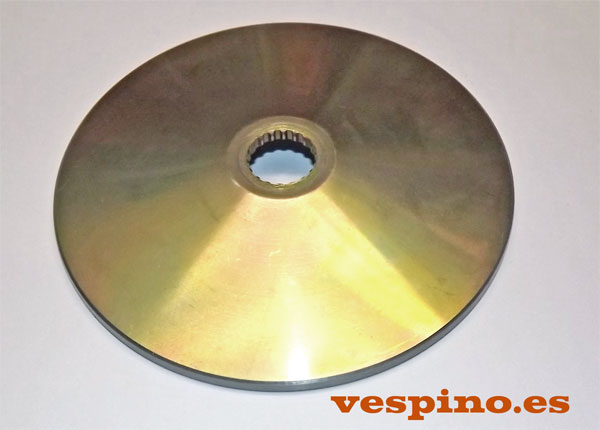

La polea fija conductora ( del variador delantero ) es débil y suele romperse. Para ello, en vespino.es hemos adaptado una polea reforzada para evitar este problema (Fig.20). Ver artículo.
La polea receptora también debe ser revisada, limpiando y aceitando ligeramente el buje al desmontar. Limpiar y engrasar moderadamente los casquillos de agujas del buje de la polea, es una buena práctica. Debemos controlar también el estado de los taladros de la polea móvil y sus espigas, ya que se suelen gastar ( Fig. 19 ). Sustituir en caso de gran desgaste. Conviene comprobar que no estén las poleas torcidas. Si lo montamos sin la correa, podemos hacerla girar y comprobar si está mal. Si el muelle se ve muy fatigado o ha perdido longitud, debería cambiarse. El largo de origen es de unos 88 mm
Sobretodo hay que evitar que vaya a parar aceite o grasa a la correa, poleas, embrague o sistema de arranque.

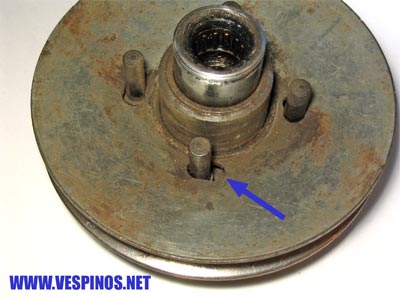

Fig. 21 Polea móvil posterior. Desgaste típico. Debería sustituirse. |
REPUESTOS: Si tienes problemas para conseguir repuestos, pincha AQUÍ. Accederás al catálogo de repuestos y accesorios para Vespino en exclusiva de VESPINO ES.
Cualquier corrección, aclaración, rectificación o que sirva para mejorar este
artículo será agradecido.
Fotos y textos de Francesc (Kiqu) Garí. 2010. Algunas imágenes están
extraídas de los catálogos y manuales de Moto Vespa. Revisada en 2017
